一、主要用途

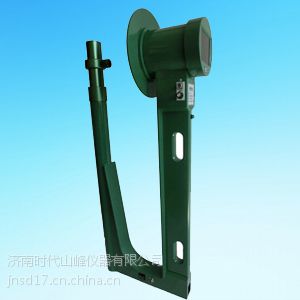

     SD-II型手提式皮带钢丝绳芯探伤仪是由我公司开发生产的***的***检测仪器，它采用平板型影像增强器和内置式高压发生装置，由于平板型影像增强器具有快速反应和高灵敏度的特点，因此射线剂量非常低，这样同时***了操作者的安全，便携式钢丝绳芯输送带探伤仪它主要检测皮带硫化接口、皮带内部钢丝芯断裂、抽动、断头情况并及时预警加强安全措施，为煤矿用户在使用钢丝芯输送带的生产过程中清除安全隐患。

二、功能介绍

   SD-II型矿用钢丝绳芯输送带探伤仪采用液晶平板成像原理，***的降低了X光射线机的辐射量，对人体没有伤害，检测人员透过需要检测的皮带传送带接头，即可看到皮带内部钢丝绳网是否破损，破损程度是否达到需要修补更换和更换的程度，接头是否松动，开裂，是否修补更换，避免了事故的发生，延长了昂贵的胶带使用寿命，我们的便携式钢丝芯输送带探伤仪它可以检测煤矿600mm-2200mm（煤矿上输送带的正常范围）的皮带宽度，基本上可以满足煤矿所有皮带的宽度，而且性价比也好，我们厂家承诺客户质保2年，仪器内置一套防护服。

   SD-II型皮带探伤仪体积灵巧，轻便，是目前全世界稀有的一种能在狭窄的煤矿巷道方便使用的安全检测设备，该机子重4公斤，一个手就可以操作，一按按钮就可看到皮带内部钢丝芯网的具体情况，该机具有图像存储功能，可防止漏点，也可将检测的数个疑点保存在机器上，带给有经验的人员复查，防止出现由于当班人员工作经验不足造成的误判，不让一丝危险漏过。

三、技术指标

本机为不防进液的封闭设备，主要技术指标如下：

　　1.空间分辨率  ≥50lp/cm

　　2.灰度等级    ≥7级

　　3.可容厚度不超过  200mm

　　4.可容深度不超过  600mm

　　5.***机的有效视野为Φ75mm

　　6.***管电压为    75kV

　　7.***管电流为    0.4mA

        8.检测皮带尺寸；0-2200mm

        9.仪器重量(标准)：4公斤左右

产品配置

       物  品  名 数  量

主   机1台

充 电 器1只

电    池2个

防射线板1块

使用说明书1份

产品合格证1张

保  修 卡1份

产品安装卡1份

四、售后、安装、调试

    设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务

(a) 设备到达需方后，需方在供方的指导下完成安装就位；由供货方负责。供方安排技术人员到需方设备使用现场进行设备的接线、调试等工作，设备验收完成后并培训相关使用人员，使操作人员能独立的操作使用设备，做到被培训者能掌握试验台操作、调整和基本故障排除。

(b) 验收标准：按协议书和国标作为验收依据

(c) 包装：木箱包装
